產品詳情

您目前所在位置：網站首頁>產品中心>法蘭閥門系列

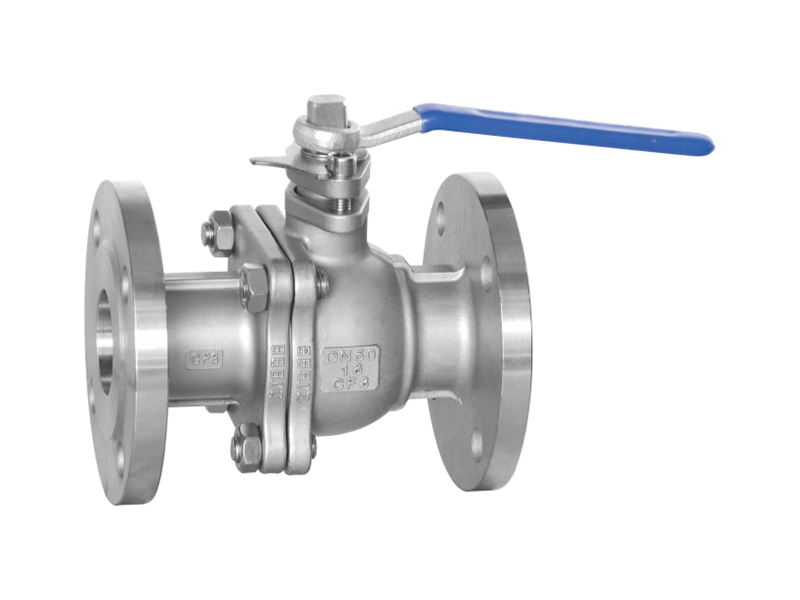

產品名稱：國標硅膠法蘭球閥

國標硅膠法蘭球閥材料列表

零件名稱	材料
	Q41F-16P-25P-40P	Q41F-16R-25R-40R
閥體	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
球體
閥桿
密封圈	聚四乙稀
板手	鑄鋼

國標硅膠法蘭球閥主要性能規范

型號		Q41F-16P(R)		Q41F-25P(R)		Q41F-40P(R)
公稱壓力		16		25		40
試驗壓力	強度(水) (MPa)	24		38		60
	密封(水) 空氣(MPa)	18		28		44
	低壓密封空氣(MPa)	6		6		6
工作溫度(℃)		≤150℃
適用介質		NITRIC ACID	硝酸類	NITRIC ACID	硝酸類	NITRIC ACID	硝酸類

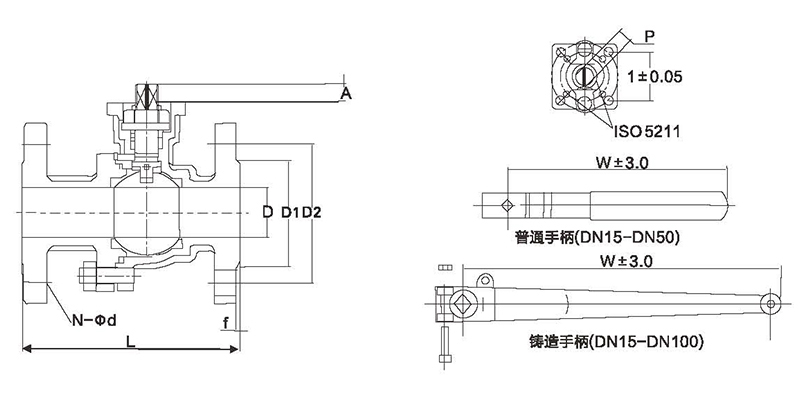

國標硅膠法蘭球閥外形尺寸

DN(mm)	Q41F-16P
DN(mm)	L	D	D1	D2	H	f	z-Φd
15	130	95	65	45	60	2	4-14
20	140	105	75	55	65	2	4-14
25	150	115	85	65	90	2	4-14
32	165	135	100	78	105	2	4-18
40	180	145	110	85	150	3	4-18
50	200	160	125	100	190	3	4-18
65	220	180	145	120	195	3	4-18
80	250	195	160	135	215	3	8-18
100	280	215	180	155	250	3	8-18
125	320	245	210	185	280	3	8-18
150	360	280	240	210	320	3	8-23
200	400	335	295	265	370	3	12-23
250	450	405	355	320	495	3	12-25
300	610	460	410	375	580	3	12-25

外形尺寸

DN(mm)	Q41F-25P
DN(mm)	L	D	D1	D2	H	f	z-Φd
40	180	145	110	85	160	3	4-18
50	200	160	125	100	205	3	4-18
65	220	180	145	120	215	3	8-18
80	250	195	160	135	230	3	8-18
100	280	230	190	160	270	3	8-23
125	320	270	220	188	300	3	8-25
150	360	300	250	218	340	3	8-25
200	400	360	310	278	400	3	12-25
250	568	425	370	332	495	3	12-30
300	648	485	430	390	580	3	16-30

外形尺寸

DN(mm)	Q41F-40P(R)
DN(mm)	L	D	D1	D2	H	f	z-Φd
15	130	95	65	45	60	2	4-14
20	140	105	75	55	65	2	4-14
25	150	115	85	65	90	2	4-14
32	180	135	100	78	105	3	4-18
40	200	145	110	82	170	3	4-18
50	220	160	125	100	230	3	4-18
65	250	180	145	120	250	3	8-18
80	280	195	160	135	250	3	8-18
100	320	230	190	160	295	3	8-23
125	400	270	220	188	330	3	8-25
150	400	300	250	218	375	3	8-25
200	550	375	320	282	440	3	12-30
