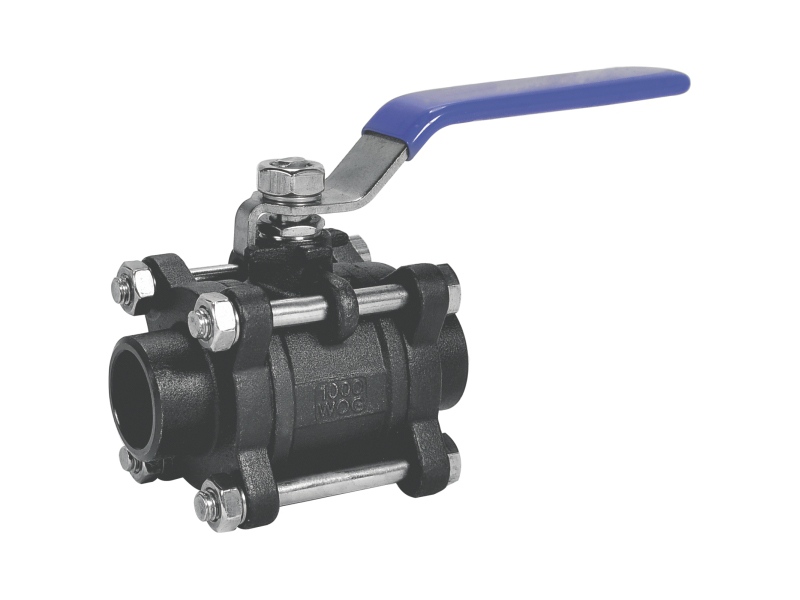

產品名稱:內螺紋氣動三片式球閥/中型
內螺紋三片式球閥/中型
執行標準
| 防爆闊桿/全通徑 |
| 適用溫度范圍 |
-20 to120℃ |
| 使用壓力 |
≤1.6MPa |
| 設計制造 |
GB/T-12237/ANSIB16.34 |
| 尺寸參照 |
GB/T-9113.1/ASME B 16.5 CLASS 150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
材料列表
| 部件名稱 |
材質 |
| 閥體 |
WCB |
CF8M |
CF8 |
| 閥蓋 |
WCB |
CF8M |
CF8 |
| 球 |
SS316 |
SS304 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
SS304 |
| 閥座 |
PTFE |
RTFE |
RTFE |
| 閥桿密封 |
PTFE |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
PTFE |
| 填料壓套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 鎖片 |
- |
- |
- |
| 膠套 |
PLASTIC |
PLASTIC |
PLASTIC |
| 彈墊 |
SS202 |
SS202 |
SS202 |
| 螺母 |
SS202 |
SS202 |
SS202 |
| 螺栓 |
SS202 |
SS202 |
SS202 |

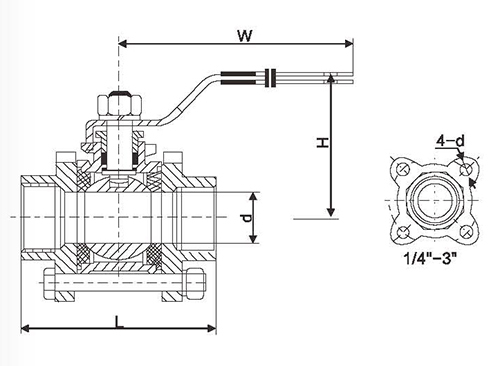

外形尺寸
| NPS |
DN |
d |
L |
H |
W |
4-d |
| 1/4” |
6 |
11.5 |
65 |
46 |
95 |
7 |
| 3/8“ |
10 |
12 |
65 |
45 |
95 |
7 |
| 1/2” |
15 |
15 |
60 |
46 |
110 |
8 |
| 3/4“ |
20 |
20 |
70 |
54 |
110 |
8.5 |
| 1“ |
25 |
25 |
80 |
64 |
140 |
8.5 |
| 1-1/4” |
32 |
32 |
90 |
69 |
140 |
10 |
| 1-1/2“ |
40 |
38 |
100 |
76 |
155 |
10 |
| 2” |
50 |
50 |
119 |
86 |
180 |
11 |
| 2-1/2” |
65 |
65 |
167 |
120 |
220 |
16 |
| 3” |
80 |
80 |
- |
150 |
260 |
18 |
| 4” |
100 |
100 |
- |
170 |
350 |
20 |
