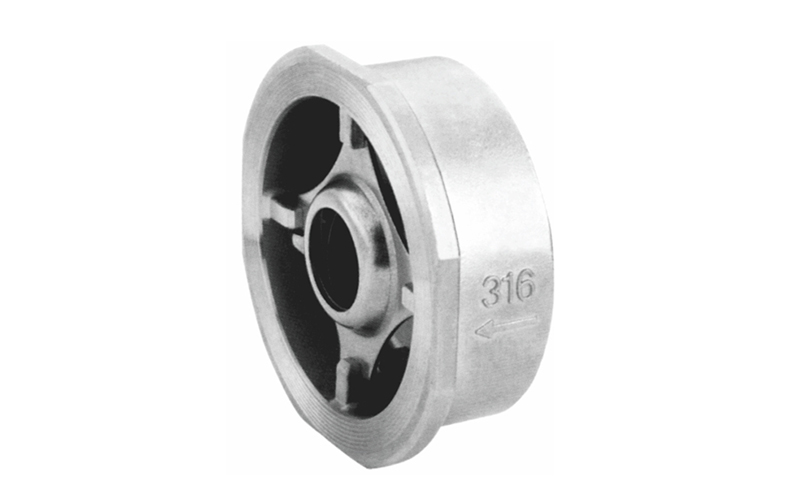

產品名稱：德標對夾式止回閥
德標對夾式止回閥執行標準
| 防爆中軸/全流 |
|
| 適用溫度范圍 |
-20 to 120℃ |
| 使用壓力 |
PN63/1000WOG |
| 設計制造 |
GB/T-12237/ANSI B16.34 |
| 尺寸參照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
德標對夾式止回閥材料列表
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M CF8 |
| 閥蓋 |
不銹鋼CF8M CF8 |
| 閥瓣 |
不銹鋼CF8M CF8 |
| 閥座 |
氟橡膠 |
| 線條 |
聚四氟乙烯 |
| 彈簧 |
不銹鋼SS316 304 |

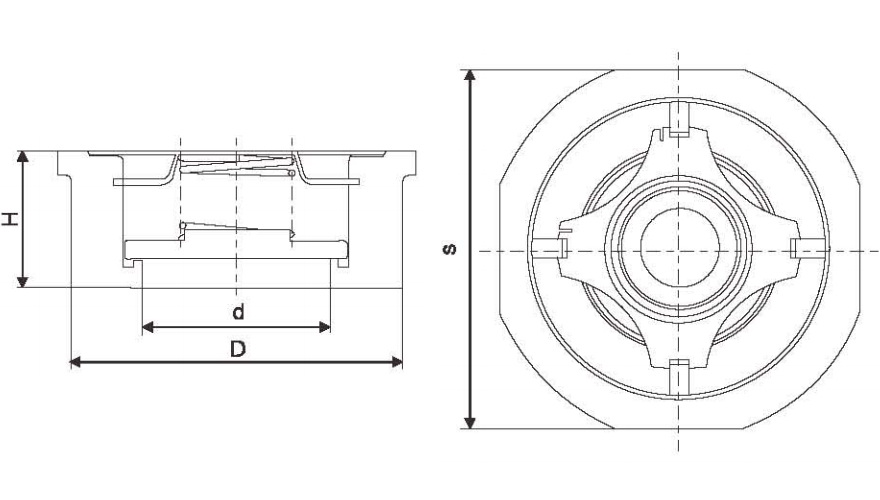

德標對夾式止回閥外形尺寸
| DN |
D |
d |
S |
H |
| 15 |
45 |
15 |
45 |
16 |
| 20 |
52.5 |
20 |
55 |
19 |
| 25 |
56.5 |
25 |
65 |
21.5 |
| 32 |
73 |
32 |
79 |
28 |
| 40 |
81 |
38 |
88.5 |
32 |
| 50 |
90 |
50 |
100 |
40 |
| 65 |
110 |
62 |
119 |
46 |
| 80 |
125 |
76 |
135 |
50 |
| 100 |
145 |
96 |
155 |
60 |
