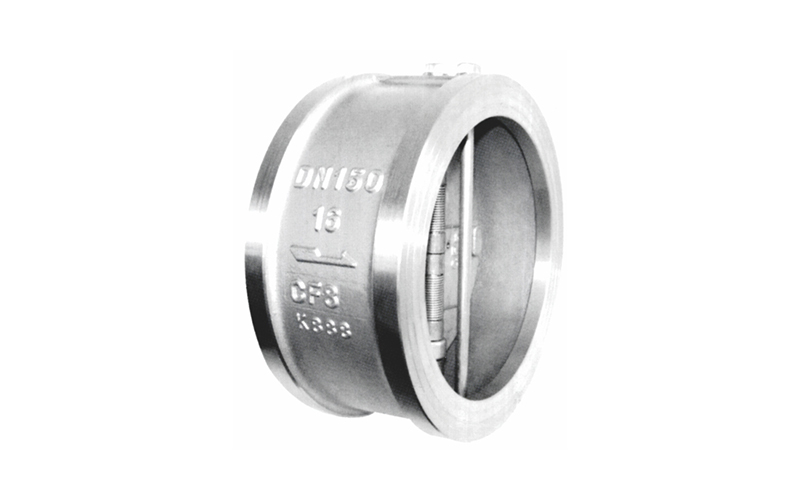

產品名稱:對夾蝶式止回閥
對夾蝶式止回閥執行標準
| 防爆中軸/全流 |
| 適用溫度范圍 |
-20 to 120℃ |
| 使用壓力 |
PN63/1000WOG |
| 設計制造 |
GB/T-12237/ANSI B16.34 |
| 尺寸參照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
對夾蝶式止回閥材料列表
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M CF8 |
| 閥蓋 |
不銹鋼CF8M CF8 |
| 閥瓣 |
不銹鋼CF8M CF8 |
| 閥座 |
氟橡膠 |
| 線條 |
聚四氟乙烯 |
| 彈簧 |
不銹鋼SS316 304 |

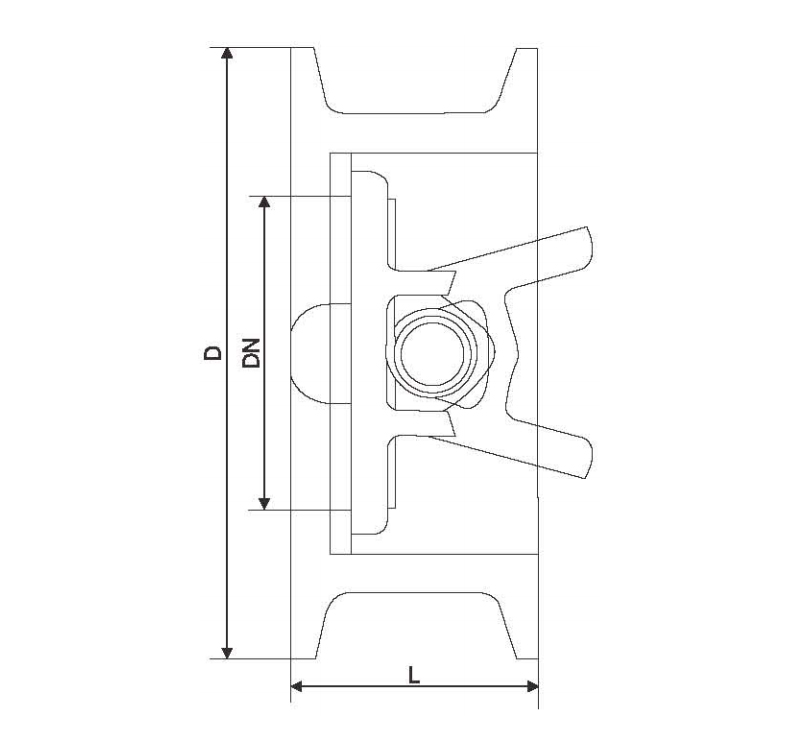

對夾蝶式止回閥外形尺寸
| DN |
L |
D |
| 50 |
43 |
100 |
| 65 |
46 |
120 |
| 80 |
64 |
135 |
| 100 |
64 |
155 |
| 125 |
70 |
185 |
| 150 |
76 |
185 |
| 200 |
89 |
265 |
| 250 |
114 |
320 |
| 300 |
114 |
368 |
| 350 |
127 |
428 |
| 400 |
140 |
482 |
| 450 |
152 |
532 |
| 500 |
152 |
585 |
| 600 |
178 |
685 |
| 700 |
229 |
800 |
| 800 |
241 |
905 |
| 900 |
241 |
1005 |
| 1000 |
300 |
1115 |
| 1200 |
360 |
1325 |
