| 防爆闊桿/全通徑 | |
| 適用溫度范圍 | -20 to280℃ |
| 使用壓力 | ≤1.6MPa |
| 適用介質 | 水、氣、油 |
| 設計制造 | GB/T-12224/ANSI B16.34 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
| 氣壓測試 | 1.6MPa |

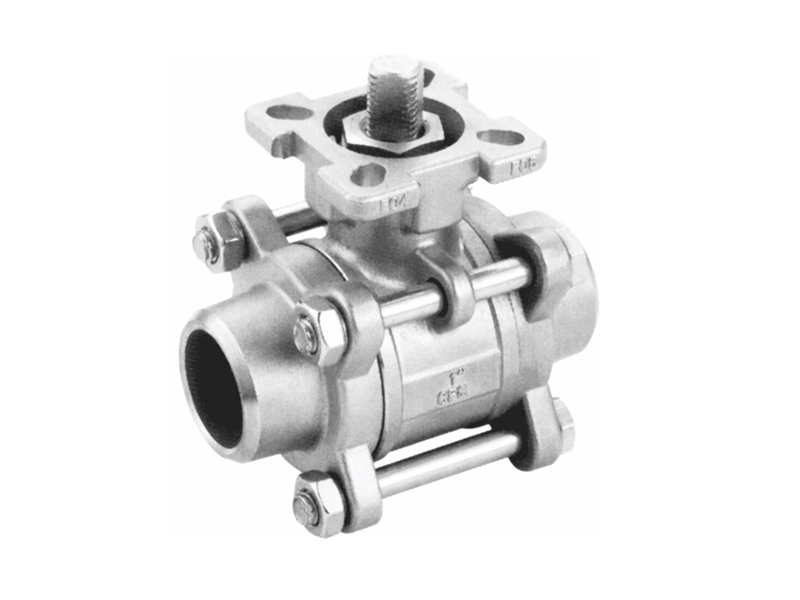

三片式對焊高平臺閥材料列表
|
部件名稱 |
材質 |
|
| 閥體 | CF8M | CF8 |
| 閥蓋 | CF8M | CF8 |
| 球 | SS316 | SS304 |
| 閥桿 | SS316 | SS304 |
| 閥座 | RTFE | RTFE |
| 桿密封 | PTFE | PTFE |
| 中頭墊 | PTFE | PTFE |
| 填料壓套 | SS202 | SS202 |
| 手柄 | - | - |
| 鎖片 | - | - |
| 膠套 | - | - |
| 彈墊 | SS202 | SS202 |
| 螺母 | SS202 | SS202 |
| 螺栓 | SS302 | SS302 |
| 彈墊 | A193Gr.B8 | A193Gr.B8 |
| 螺帽 | A194.Gr.8 | A194.Gr.8 |

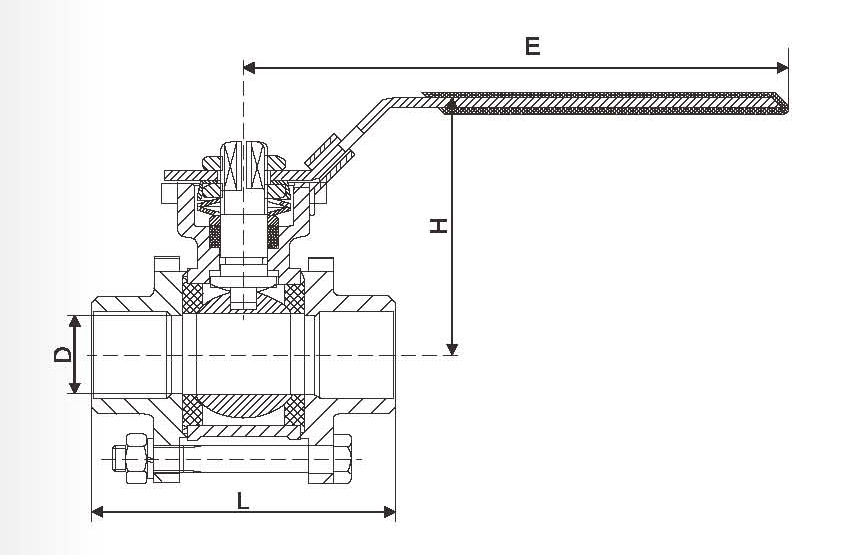

三片式對焊高平臺閥外形尺寸
| DN | L | D | H | E |
| 15 | 70 | 15 | 72 | 145 |
| 20 | 81 | 20 | 75 | 145 |
| 25 | 87 | 25 | 80 | 166 |
| 32 | 102 | 32 | 83 | 166 |
| 40 | 112 | 38 | 103 | 206 |
| 50 | 137 | 48 | 110 | 206 |
