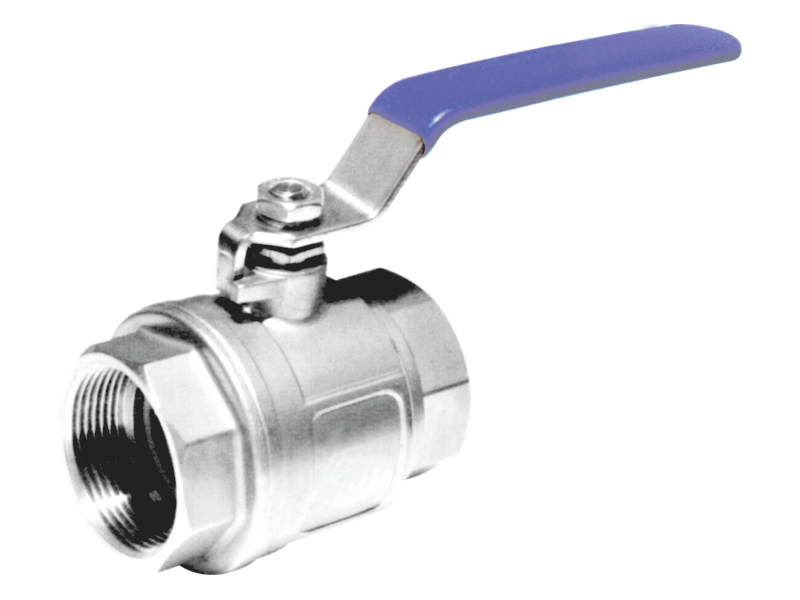

產品名稱:不銹鋼一片式球閥內螺紋/水暖型
不銹鋼一片式球閥內螺紋/水暖型執行標準
| 防爆闊桿/全通徑 |
| 適用溫度范圍 |
-20 to120℃ |
| 使用壓力 |
≤1.6MPa |
| 適用介質 |
水、氣、油 |
| 設計制造 |
GB/T-12224/ANSIB16.34 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
| 氣壓測試 |
1.6MPa |
不銹鋼一片式球閥內螺紋/水暖型材料列表
| 部件名稱 |
材質 |
| 閥體 |
CF8M |
CF8 |
WCB |
| 閥蓋 |
CF8M |
CF8 |
WCB |
| 球 |
SS316 |
SS304 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
SS304 |
| 閥座 |
PTFE |
RPTFE |
PTFE |
| 線條 |
PTFE |
PTFE |
PTFE |
| 桿密封 |
PTFE |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
PTFE |
| 填料壓套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 彈墊 |
SS202 |
SS202 |
SS202 |
| 螺帽 |
SS202 |
SS202 |
SS202 |
| 鎖片 |
SS202 |
SS202 |
SS202 |
| 膠套 |
PLASTIC |
PLASTIC |
PLASTIC |

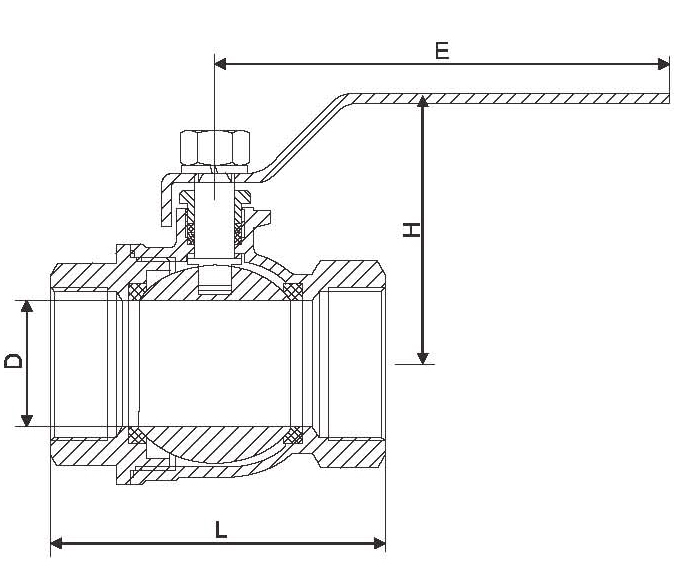

不銹鋼一片式球閥內螺紋/水暖型外形尺寸
| DN |
L |
D |
H |
E |
| 15 |
62.5 |
9 |
52 |
118 |
| 20 |
70 |
12.5 |
54 |
118 |
| 25 |
86 |
16 |
66 |
140 |
| 32 |
94 |
20 |
72 |
150 |
| 40 |
102 |
25 |
75 |
155 |
| 50 |
114 |
32 |
81 |
155 |
