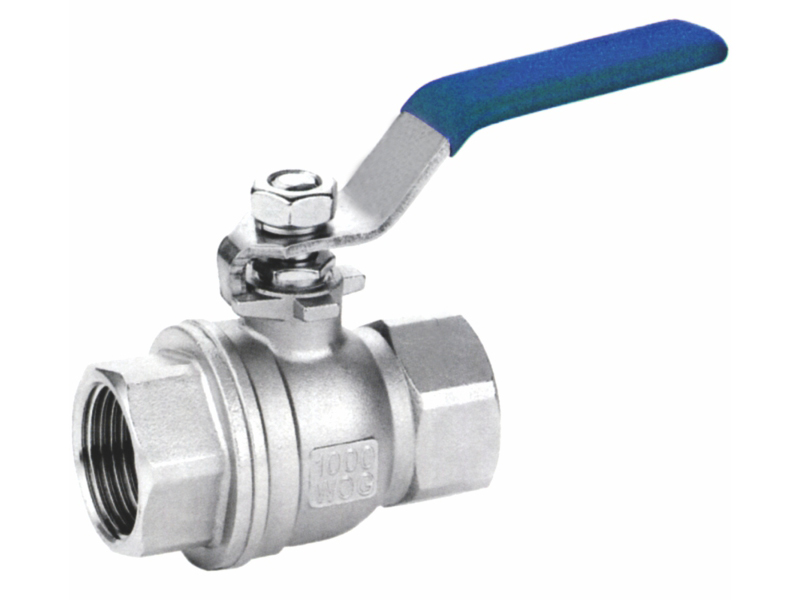

產品名稱:氣動二片式內螺紋球閥/科技型
氣動二片式內螺紋球閥/科技型執行標準
| 防爆闊桿/全通徑 |
| 適用溫度范圍 |
-20 to120℃ |
| 使用壓力 |
≤1.6MPa |
| 適用介質 |
水、氣、油 |
| 設計制造 |
GB/T-12224/ANSIB16.34 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
| 氣壓測試 |
1.6MPa |
氣動二片式內螺紋球閥/科技型材料列表
| 部件名稱 |
材質 |
| 閥體 |
CF8M |
CF8 |
WCB |
| 閥蓋 |
CF8M |
CF8 |
WCB |
| 球 |
SS316 |
SS304 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
SS304 |
| 閥座 |
RTFE |
RTFE |
RTFE |
| 線條 |
PTFE |
PTFE |
PTFE |
| 桿密封 |
PTFE |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
PTFE |
| 填料壓套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 彈墊 |
SS202 |
SS202 |
SS202 |
| 螺帽 |
SS202 |
SS202 |
SS202 |
| 鎖片 |
SS202 |
SS202 |
SS202 |
| 膠套 |
PLASTIC |
PLASTIC |
PLASTIC |

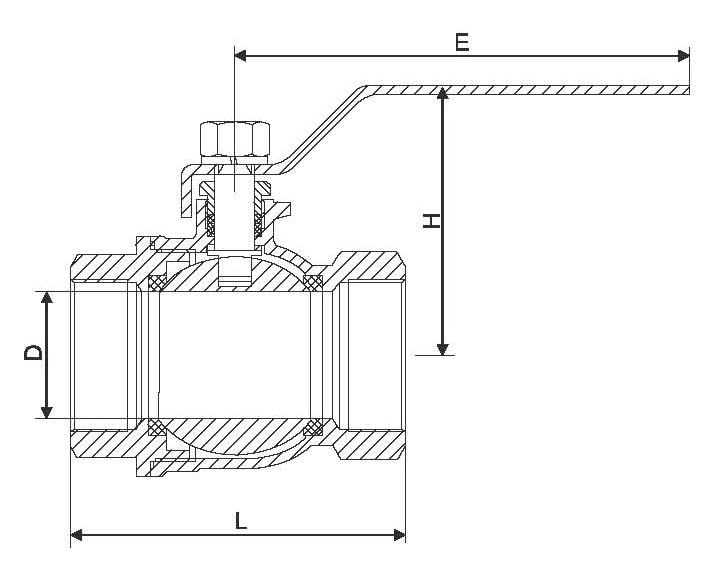

氣動二片式內螺紋球閥/科技型外形尺寸
| DN |
L |
D |
H |
E |
| 15 |
52.5 |
13 |
44 |
85 |
| 20 |
56 |
19 |
51 |
94 |
| 25 |
65 |
23 |
58 |
106 |
| 32 |
75 |
30 |
63 |
115 |
| 40 |
90 |
38 |
80 |
142 |
| 50 |
102 |
48 |
90 |
143 |
